Чиллеры с поршневым компрессором

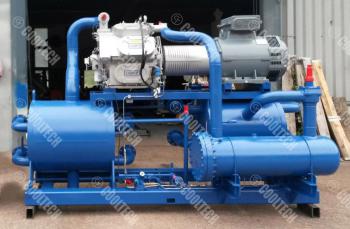

Компактные пакетированные аммиачные чиллеры COOLTECH на базе поршневых компрессоров, мощностью от 100 до 1398 кВт.

Целью разработки аммиачных чиллеров CoolPac являлось достижение сверхкомпактных габаритов, ширина которых позволяла бы внести оборудование даже через обычный дверной проем.

Полностью интегрированная конструкция с компактным кожухо-пластинчатым испарителем/ конденсором, маслоотделителем и встроенной системой управления, позволяет чиллерным установкам CoolPac обеспечивать исключительную холодопроизводительность при минимальной занимаемой площади.

CoolPac идеально подходят для монтажа в условиях ограниченного пространства и ограниченных возможностей по объему заправляемого хладагента.

Модельный ряд CoolPac

15 различных моделей, мощностью от 116 до 1398 кВт.

Характеристики
Преимущества
Дополнительные опции

Чиллеры для охлаждения воды

(Вода: температура на входе 12 °C, на выходе 7 °C)

Тип	Q, кВт	Мощность двигателя, кВт	Заправка аммиака, кг	Сухой вес, кг	Габариты в мм, Д х Ш х В			Уровень шума, дБ
CoolPac 104 S-A	233	45	14	2301	2900	1000	2000	78
CoolPac 104 L-A	294	55	15	2410	2900	1000	2000	79
CoolPac 106 S-A	346	75	17	2727	2900	1000	2000	79
CoolPac 104 E-A	357	75	17	2652	2900	1000	2000	79
CoolPac 106 L-A	440	90	21	2950	2900	1000	2000	80
CoolPac 108 S-A	464	90	22	3060	2900	1000	2000	80
CoolPac 106 E-A	536	110	24	3225	3100	1000	2000	81
CoolPac 108 L-A	588	110	26	3526	3100	1000	2000	82
CoolPac 112 S-A	690	132	29	4315	4000	1000	2200	82
CoolPac 108 E-A	715	132	30	3880	3300	1000	2000	82
CoolPac 112 L-A	878	160	36	4738	4500	1000	2200	83
CoolPac 116 S-A	921	200	37	5044	4500	1000	2200	83
CoolPac 112 E-A	1066	200	41	5196	4600	1000	2200	83
CoolPac 116 L-A	1167	250	45	5556	4700	1000	2200	83
CoolPac 116 E-A	1398	315	49	5878	5000	1000	2200	84

Чиллеры для охлаждения хладоносителя

(Этиленгликоль 30%: температура на входе -4 °C, на выходе -8 °C)

Тип	Q, кВт	Мощность двигателя, кВт	Заправка аммиака, кг	Сухой вес, кг	Габариты в мм, Д х Ш х В			Уровень шума, дБ
CoolPac 104 S-C	116	37	13	2253	2700	1000	2000	78
CoolPac 104 L-C	150	55	15	2378	2900	1000	2000	79
CoolPac 106 S-C	172	55	15	2505	2900	1000	2000	79
CoolPac 104 E-C	185	75	17	2586	2900	1000	2000	79
CoolPac 106 L-C	222	75	18	2701	2900	1000	2000	80
CoolPac 108 S-C	227	75	18	2766	2900	1000	2000	80
CoolPac 106 E-C	272	90	20	2866	2900	1000	2000	80
CoolPac 108 L-C	295	110	22	3091	3100	1000	2000	82
CoolPac 112 S-C	339	110	24	3696	3800	1000	2200	82
CoolPac 108 E-C	363	132	25	3523	3300	1000	2000	82
CoolPac 112 L-C	440	160	29	4290	4200	1000	2200	83
CoolPac 116 S-C	450	160	29	2390	4200	1000	2200	83
CoolPac 112 E-C	544	200	35	4733	4300	1000	2200	83
CoolPac 116 L-C	586	200	37	4898	4300	1000	2200	83
CoolPac 116 E-C	718	250	43	5322	4300	1000	2200	83

Конденсатор: температура воды на входе 30 °C, температура на выходе 35 °C.
Приведенные данные действительны только для существующего режима. Данные характеристики достигаются при скорости вращения вала электродвигателя 1500 об/мин. Уровень шума измеряется в незамкнутом пространстве, за отражающими панелями и на расстоянии одного метра от устройства.

Соответствие требованиям

Все чиллерные установки COOLTECH полностью отвечают требованиям международных нормативных документов и техническим условиям ведущих организаций по классификации оборудования.

Преимущества	Экономический эффект
Прошедшие предварительные испытания модульные установки заводской сборки.	Простота пуско-наладки ускоряет и удешевляет монтаж и настройку. В качестве дополнительной опции предусмотрена возможность проведения приемочных испытаний (FAT) на заводе-изготовителе.
Компактная, полностью интегрированная конструкция, занимающая вдвое меньше места по сравнению со стандартными холодильными установками.	Значительная экономия на массе и габаритах обеспечивает низкие расходы на монтаж. Меньшая потребность в дорогостоящих отдельных помещениях для размещения оборудования.
Охлаждение с промежуточным хладоносителем и простая система с затопленным испарителем, рассчитанная на использование аммиака (R717) в качестве хладагента.	Повышенная безопасность и надежность работы.
Исключительно высокое значение холодильного коэффициента (COP) и выдающиеся рабочие характеристики при частичной нагрузке.	Конструктивные особенности чиллера дают возможность получить большую холодопроизводительность при использовании меньшего количества хладагента
Количество заправляемого хладагента на 50% меньше, чем у обычных чиллеров, что обеспечивается конденсором/испарителем специальной конструкции.	Высокая отдача установки, относительно объема хладагента (кВт/кг), низкая себестоимость агрегата, низкие затраты на монтаж и пуско-наладку.

Привод с регулируемой частотой вращения (VSD).
Устройство плавного пуска или пусковой переключатель со схемой звезда-треугольник.
Переохладитель.
Теплообменник снятия перегрева.
Наружний конденсаторный блок.
Панель управления с возможностью монтажа вне чиллера.
Модели S и L: скорость вращения вала электродвигателя 1800 об/мин при 60 Гц или VSD.
Заводские приемочные испытания (FAT).
