Масляные фильтры тонкой очистки

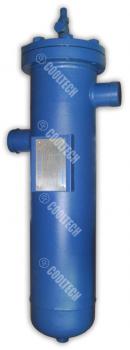

Фильтр тонкой очистки масла COOLTECH серии CTOF
Фильтр тонкой очистки предназначен для фильтрации масла от посторонних механических частиц, образующихся в процессе эксплуатации установки.
Промышленный масляный фильтр работает с различными маслами и хладагентами, основная особенность этих фильтров - это способность работать с сильнозагрязненными средами.
В фильтре осуществляется фильтрация масла от металлосодержащих частиц, оставшихся во внутренних полостях после монтажа установки (например, металлическая стружка, окалина) при помощи магнита. Другие частицы, обладающие полярностью, например, частицы, образованные при истирании и износе, также притягиваются магнитами.
Жидкость проходит через фильтр-элемент в направлении «изнутри наружу», и все посторонние частицы собираются в фильтрующей вставке. В фильтре не предусмотрен внутренний байпас.
- Характеристики
- Преимущества
- Размеры
- Диапазон рабочих температур: от -40 до +120°С.
- Максимальное рабочее давление 20 бар (пиковое значение 25 бар).
- Фильтрующая вставка имеет отделительную способность 10 и 25 мкм.
- Большая площадь фильтрующей поверхности увеличивает ресурс фильтра, что позволяет реже менять фильтрующую вставку;
- Относительная простота конструкции, удобство осмотра и замены фильтрующего элемента;
- Минимальное сопротивление движущемуся потоку масла;
- Имеется сервисный вентиль для удобства обслуживания.
Линейка масляных фильтров Cooltech серии CTOF
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
|
CTOF 25-S
|
640
|
290
|
168
|
300
|
410
|
DN 25
|
DN 25
|
|
CTOF 32-S
|
DN 32
|
DN 32
|
|||||
|
CTOF 40-M
|
870
|
535
|
645
|
DN 40
|
DN 40
|
||
|
CTOF 50-M
|
DN 50
|
DN 50
|
Чертеж
